板链式 斗式提升机
产品简述

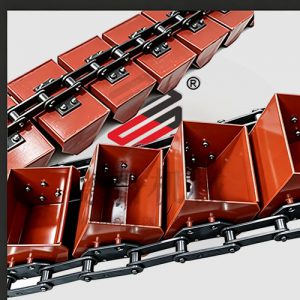

板链斗式提升机，其牵引构件为由内外链板、销轴、套筒和滚子组成的套筒滚子链（俗称板链）。该链条绕过头部的驱动链轮和尾部的从动链轮形成闭环，料斗通过高强度螺栓刚性地固定在链条上。运行时，链轮齿与链条滚子（或套筒）精确啮合，实现强制同步传动，将物料从底部挖取并提升至顶部卸料。它是斗式提升机家族中承载能力最强、使用寿命最长的机型，板链斗提机专为应对极端恶劣工况而设计。
提升高度：0-40米
提升能力：0-300t/h
制造周期：20-35天
设备材质：Q235，Sus304；316L等
设备配件：高强度板链，料斗等
工作条件：-20℃＜环境温度＜42℃；海拔＜1500m
产品优势
极限抗拉强度极高
板链的破断载荷远优于环链和皮带。链板选用优质合金钢（如40Cr、35CrMo）经多道热处理，能轻松应对堆积密度>2.5 t/m³的重矿物料。
超长使用寿命
销轴与套筒之间为大面积滑动轴承副，且有充分的润滑条件（油膜润滑），磨损速率极低。在正常维护下，链条使用寿命普遍可达 3年，远超环链（干摩擦，通常1~2年）。
允许超大提升高度
由于链条自重轻（相比环链）且抗拉强度高，单机提升高度可达 40米，甚至更高，非常适合大型立体输送系统。
运行极其平稳可靠
精密加工的链轮与链条滚子实现完美啮合，运行无爬行、无跳齿，且刚性传动杜绝了打滑现象，能胜任频繁重载启动的工况。
适应高温物料
通过选用耐热合金钢材质，板链可耐受 280℃的高温物料（如水泥熟料、烧结矿）。
专业技术：行业经验资深30年
我公司技术部总工张先生，拥有30年的行业经验。与多家中大型企业合作，实际供货，实际使用经验丰富。
结构组成
一台标准的工业级斗式提升机，主要由机头节，机尾节，中间节以及牵引构建和料斗组成：
机头节：包含上辊总成，出料口，电机减速机，驱动平台，观察口，头部上盖，止退装置
机尾节：包含下辊总成，进料口，检修口，张紧装置
中间节：空的箱体
牵引构建：高强度板链，NE15和NE30为单链，NE50及以上为双链
提升料斗：可配碳钢料斗，不锈钢料斗
适用范围
板链NE斗式提升机适用于以下极端工况和高标准要求场合：
大中型矿山选厂：输送铁矿石、铜矿石、磷矿石、金矿石等大比重、大块度（≤100mm）的破碎后物料。
水泥建材行业：用于石英砂配套方形摇摆筛是近几年长搭配的成熟选配，水泥熟料（温度可达200~300℃）、石灰石碎料、石膏、矿渣、粉煤灰等物料的入磨或入库提升，是新型干法水泥生产线的关键装备。
冶金与电力行业：输送烧结矿、球团矿、焦炭、煤块，以及电厂干式排渣系统中的炉渣提升。
重型化工行业：适用于电石、磷矿、重碱等腐蚀性强、磨琢性强的颗粒物料。
选型界限：板链虽好，但其自重大、造价高。若您的物料为轻质粮食（如小麦）、提升高度低于20米且温度常温，选用皮带式或环链式性价比更高。板链的黄金法则：物料比重大（>1.8t/m³）、块度大、高度大、要求寿命长 —— 选板链绝不出错。
技术参数
| 型号 | NE15 | NE30 | NE50 | NE100 | NE200 | NE300 |
|---|---|---|---|---|---|---|
| 料斗容积L | 2.5 | 7.5 | 15 | 35 | 78 | 120 |
| 提升量 (m³/h) | 0-12 | 10-25 | 20-45 | 30-95 | 40-190 | 50-280 |
| 斗距 (mm) | 203 | 305 | 305 | 400 | 500 | 500 |
| 板链形式 | 单板链 | 单板链 | 双板链 | 双板链 | 双板链 | 双板链 |
| 斗速 (m/s) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| 入料粒度 (mm) | ＜15 | ＜30 | ＜50 | ＜60 | ＜80 | ＜100 |
参数仅共参考，具体选型还是要结合实际情况。
板链斗提机常见问题
NE板链斗提机中的“辊子”和“销轴”通常是什么材质？
高品质的NE板链，其核心部件（滚子、销轴、套筒）通常采用合金结构钢（如20CrMnMo、40Cr） 制造，并经过渗碳淬火或整体调质处理，表面硬度更高，芯部保持韧性。
关键建议：后期备件采购时，也建议整套（滚子+销轴+套筒）更换，以避免新旧配合加速磨损。
使用寿命：在输送水泥、粉煤灰等常规磨琢性物料时，正常情况下，滚子、销轴和套筒的使用寿命大约在 2年左右。
板链链条在运行中容易出现“跑偏”或“断链”吗？
NE系列斗提机板链采用的是套筒滚子链结构，设计上具有自润滑和缓冲能力，只要张紧度调节适当，很少发生跑偏或断链。
为了确保安全稳定运行，建议您关注以下几点：
检查信号：定期对设备进行检查。
安装平行度：这是最关键的前提。头轮和尾轮的安装水平度必须控制在允许误差内（通常≤0.5/1000mm），否则链条会受到非正常侧向力，导致销轴断裂或滚子偏磨。
张紧力调节：尾部采用丝杆或液压张紧。建议空载启动，调整张紧力以链条在尾部垂度不超过 10~20mm 为宜。切勿过紧，否则会增大滚子与销轴的摩擦负荷，加速疲劳。
